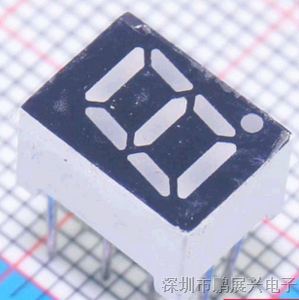

在电子显示领域，数码管作为一种经典、可靠且成本效益高的显示解决方案，依然广泛应用于各种仪器仪表、家用电器和工业控制设备中。本文将详细介绍一款特定型号的数码管：0.28英寸、1位、共阳极、高亮红色的10引脚LED显示器件。

一、核心参数解读

1. 尺寸与位数："0.28英寸"指的是单个数码字的高度（对角线长度），属于中小型尺寸，适合在空间有限但对显示清晰度有一定要求的场合使用。"1位"表示该器件只能显示一个数字（0-9）或一个字母（如A, b, C, d, E, F等），是构成多位显示的基本单元。

1. 极性结构："共阳极"是此类数码管的一种内部连接方式。这意味着所有发光二极管（LED）段的阳极（正极）在内部连接在一起，形成一个公共阳极（COM）。使用时，公共阳极需要接高电平（如VCC），而需要点亮的字段对应的阴极（负极）则需接低电平（如GND）才能导通发光。共阳极数码管在驱动逻辑上，通常与微控制器或驱动芯片的“低电平有效”输出模式相匹配。

1. 光学特性："高亮红色"指明了其发光颜色和亮度等级。红色LED具有波长长、穿透力较好的特点，在多种环境光下都易于辨识。"高亮"意味着在同等驱动电流下，其发光强度高于普通标准亮度的数码管，能在更远的距离或更明亮的环境中被清晰读取。

1. 引脚配置："10脚"是这种1位数码管常见的引脚数量。一个标准的7段数码管（用于显示数字）通常需要7个引脚来控制a-g七个字段，再加上一个小数点（DP）引脚，共8段。额外的两个引脚通常是公共端（对于共阳数码管，就是公共阳极COM）。这10个引脚的具体排列（例如双列直插）需要查阅具体产品的数据手册以获得准确的引脚定义图，这对于正确焊接和电路连接至关重要。

二、工作原理与驱动方式

该数码管内部由多个独立的红色LED芯片构成，排列成“8”字形的7个笔段和1个小数点。当公共阳极（COM）被施加正电压，且某个字段的阴极引脚被拉低到低电平时，电流流经对应的LED，该字段即被点亮。通过控制不同字段阴极的电平，可以组合显示出各种数字和部分字母。

驱动方式主要有两种：

• 直接驱动：对于少量数码管，可以使用微控制器（如单片机）的I/O口直接控制每个字段。由于每个字段需要一定的驱动电流（通常为5-20mA），需确保MCU的I/O口驱动能力足够，或外接限流电阻。
• 专用芯片驱动：对于多位显示或为了节省MCU I/O资源，常使用专用的数码管驱动芯片（如TM16xx系列、MAX7219等）。这些芯片通常具备扫描、亮度调节、译码等功能，能大大简化软件设计和硬件连接。

三、典型应用场景

得益于其高亮度、长寿命和稳定可靠的特性，这款数码管非常适合以下应用：

• 小型测试测量设备：如便携式万用表、温度计、转速表等的数值显示。
• 家用电器面板：微波炉、电饭煲、热水器等的时间或状态显示。
• 工业控制仪表：显示压力、流量、计数等单参数数值。
• DIY电子项目与教育套件：作为入门级显示模块，用于学习单片机I/O控制和显示原理。

四、使用注意事项

1. 限流电阻：必须为每个字段串联一个限流电阻，以防止过电流损坏LED。电阻值需根据供电电压、LED的正向压降（VF，红色通常为1.8-2.2V）和期望的工作电流计算。
2. 引脚识别：在使用前，务必通过数据手册或万用表二极管档位确认公共端和各字段引脚的对应关系，避免接错。
3. 散热与焊接：虽然功耗不大，但在高亮度持续工作时也应注意散热。焊接时需控制好温度和时间，避免过热损坏内部结构。
4. 静电防护：LED属于静电敏感器件，在拿取和焊接时需采取适当的防静电措施。

###

0.28英寸1位共阳高亮红色10脚数码管，以其紧凑的尺寸、醒目的显示效果和成熟的技术，在众多需要单一数字显示的场合中扮演着不可替代的角色。理解其参数、工作原理和正确使用方法，是将其成功集成到电子设计中的关键。
