LED数码管作为经典的电子显示器件，凭借其结构简单、亮度高、寿命长、可靠性好等优点，自问世以来便广泛应用于各种电子设备中，从家用电器到工业仪表，无处不在。本文将深入解析其工作原理，并探讨其多样化的应用场景。

一、LED数码管的工作原理

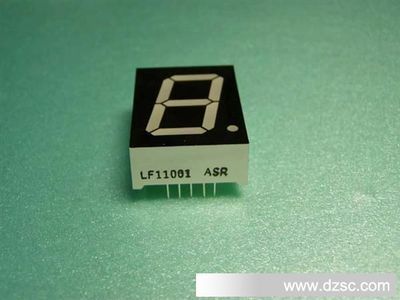

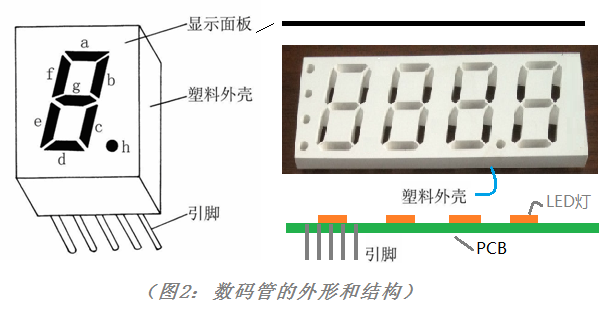

LED数码管本质上是由多个发光二极管（LED）按特定几何图形排列封装而成。最常见的七段数码管，其内部由七个条形LED段（分别命名为a、b、c、d、e、f、g）和一个圆形或方形的点状LED（DP，小数点）构成，通过控制不同LED段的亮灭，可以组合显示出数字0-9、部分字母及符号。

1. 内部结构与连接方式：
- 共阳极数码管： 所有LED段的阳极（正极）连接在一起，作为公共端（COM）。使用时，公共端接电源正极，当某个阴极（负极）被施加低电平时，对应的LED段点亮。

• 共阴极数码管： 所有LED段的阴极（负极）连接在一起，作为公共端（COM）。使用时，公共端接地（GND），当某个阳极被施加高电平时，对应的LED段点亮。

2. 驱动原理：
点亮数码管需要合适的驱动电路。单片机或专用驱动芯片（如74HC595移位寄存器、TM1650等）的I/O口输出特定的电平组合（即段码），来控制各段的亮灭。由于LED工作电流通常在几毫安到十几毫安，通常需要在电路中串联限流电阻以保护LED。对于多位数码管，为了节省I/O口资源，常采用动态扫描驱动方式，即快速轮流点亮每一位，利用人眼的视觉暂留效应，实现多位同时显示的视觉效果。

二、LED数码管的分类与特点

除了标准的七段数码管，还有米字管（可显示更多字符）、点阵管、时钟管（内置冒号“:”）等变体。从颜色上看，主要有红、绿、黄、蓝、白等。其特点如下：

• 优点： 亮度高、响应速度快、驱动电压低（通常2-3V）、功耗相对较低、机械强度好、寿命长（可达10万小时以上）。
• 局限性： 显示内容有限（基本为数字和简单字母），在需要复杂图形或汉字显示的场合，通常需要多位数码管组合或改用点阵屏、液晶屏。

三、LED数码管的典型应用领域

得益于其优异的特性，LED数码管在众多领域发挥着重要作用：

1. 家用电器与消费电子： 微波炉、烤箱、空调、热水器的温度与时间显示；电子秤、计算器的数字显示；老式收音机、录音机的频率与时间指示。
2. 工业控制与仪器仪表： 数字万用表、频率计、示波器的读数显示；温控器、计数器、PLC人机界面的状态指示；各种测量仪器和工业设备的参数面板。
3. 通信与办公设备： 老式电话机、交换机的号码显示；考勤机、排队叫号机的信息展示。
4. 汽车电子： 汽车仪表盘上的里程表、转速表、油量表、时钟显示等（虽然越来越多被TFT屏取代，但在许多车型中仍有广泛应用）。
5. 其他领域： 电梯楼层指示、银行利率牌、体育比赛记分牌、简单的广告招牌等。

四、选型与使用注意事项

在立创商城等元器件平台选型和使用时，需关注以下参数：

• 尺寸： 常见的有0.36英寸、0.56英寸、0.8英寸、1英寸等，指数字字符的高度。
• 颜色与亮度： 根据使用环境的光照条件选择合适的颜色和亮度等级。
• 引脚排列与共阴/共阳： 必须根据驱动电路的设计来确定型号，两者不能混用。
• 工作电流与电压： 查阅数据手册，设计正确的限流电阻值，防止过流损坏。
• 多位一体数码管： 内部已集成多位数字，引脚做了复用，能极大简化PCB布局和焊接工作。

###

尽管如今高分辨率的LCD、OLED显示屏日益普及，但在对成本、可靠性、可视距离和简单数字显示有严格要求的场合，LED数码管依然是无可替代的经典选择。理解其原理并掌握其驱动方法，是电子工程师和爱好者的基础技能之一。随着技术进步，LED数码管也在向高集成度、低功耗、多色化方向发展，继续在电子世界中点亮清晰的信息之光。
